Комплекс для проведения нагрузочных проб на базе электрокардиографа ЭК12Т 01 – «Р-Д».
Может быть велоэргометрическим или на основе беговой дорожки.
Состав комплекса:
- электрокардиограф ЭК12Т 01 – «Р-Д»,
- который может использоваться как в составе комплекса, так и автономно;

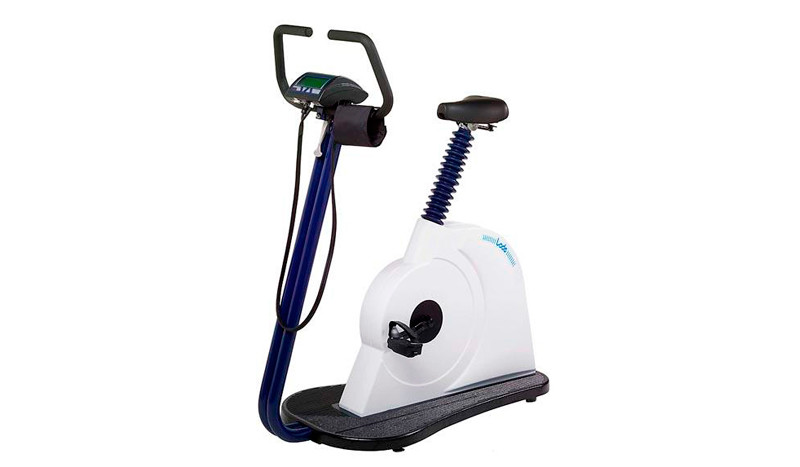

- велоэргометр или бугущая дорожка (Kettler или Corival);
- персональный компьютер с программным обеспечением;
- программа для нагрузочных и функциональных проб;
- лазерный принтер;
- стойка для крепления электродного кабеля с комплектом одноразовых и многоразовых ЭКГ электродов.
Состав может быть изменен по просьбе заказчика или дополнен блоком измерения АД.
Диагностические возможности:
- Регистрация и автоматическая интерпретаций ЭКГ покоя с выявлением противопоказаний к проведению пробы;
- 12-ти канальный мониторинг (3, 6, или 12-ть отведений, нативная ЭКГ и усредненные P-QRS-T комплексы); непрерывная запись в память ЭКГ по 12-ти каналам.
- Эффективное шумоподавление и стабилизация изоэлектрической линии.
- Автоматическое управление велоэргометрами и беговыми дорожками различных типов, встроенная библиотека протоколов проб.
- Мониторинг в реальном времени частоты сокращений сердца, девиации ST-сегмента, желудочковых и суправентрикулярных аритмий.
- Автоматические измерения в реальном времени: положение электрической оси, амплитуды (P, R, ST, STs, J), длительности (P, QRS, PQ, QT/QTc). Мониторинг произвольного набора (по выбору) трендов измеряемых параметров
- Возможность автоматического измерения артериального давления (АД) (опция)
- Включение «тревог» по критериям ЧСС, АД, девиации ST- сегмента, количеству экстрасистол.
- Автоматический анализ архивированной записи:
- Анализ графиков девиации ST- сегмента и амплитуд зубцов ЭКГ по 12 ти отв.
- Анализ динамики длительностей P, QRS, PQ, QT/QTc по 12-ти отв.
- Расширенный анализ ST сегмента, диагностика ишемии миокарда по критериям “ST/ЧСС индекс”, “ST/ЧСС наклон”, “ST/ ЧСС гистерезис”*
- Диагностика аритмий с использованием встроенного модуля “холтеровского” анализа.*
- Оценка работоспособности в MET.
- Оценка хронотропного резерва.
- Оценка динамики пространственной дисперсии QT интервала. ”*
- Оценка дефектов миокардиальной перфузии по динамике комплекса QRS (“афинский код”)”*
- Анализ вариабельности ритма сердца с выявлением паттерна ишемической реакции сердца.”*
- Анализ процесса реактивации парасимпатической нервной системы в периоде восстановления после нагрузки”*
- Автоматический отчет с возможностью врачебного редактирования”*
Печать:
- Лазерный принтер формата А4.
- Печать ЭКГ во время пробы без прерывания мониторинга;
- Печать отчета и сохраненных данных (ЭКГ-сигналы, таблицы, графики);
Система архивирования
Цифровая архивация всех данных пробы (ЭКГ-сигналы, анкетные данные и симптомы пациента, измерения АД, маркеры оператора). Экспорт/Импорт исследований для дистанционных консультаций. Сохранение отчета в форматах PDF и MS Word.Опции, отмеченные *, включены в систему экспертного класса.Техническая и коммерческая информация является ориентировочной, может быть изменена без уведомления и подлежит уточнению перед заказом.
Техническая и коммерческая информация является ориентировочной, может быть изменена без уведомления и подлежит уточнению перед заказом.
В условиях покоя комплекс обеспечивет:
- oтображение на экране монитора компьютера и регистрацию в память электрокардиосигналов, регистрируемых в системе 12-ти общепринятых отведений;
- Формирование и управление архивами электрокардиосигналов; формирование представительных усредненных P-QRS-T комплексов по 10-секундной реализации электрокардиосигналов;
- измерение амплитудно-временных параметров зубцов и интервалов электрокардиосигналов;
- расчет общепринятых электрокардиографических параметров; подготовка предварительного врачебного заключения с возможностью
- его редактирования;
- Получение печатного документа (протокола обследования пациента).
Во время нагрузки и в течение восстановительного периода:
- обеспечивает полный контроль электрокардиографических изменений в системе 12-ти общепринятых отведений непосредственно в процессе тестирования, а также в условиях восстановления и покоя;
- поддерживает непрерывную запись в память и электронную архивацию 12-ти отведений электрокардиограммы длительностью до 60 минут;
- гарантирует высокую помехозащищенность регистрации и анализа электрокардиосигналов;
- обеспечивает комфортные условия работы врача и безопасность пациента при самых напряженных условиях тестирования. Пользователь имеет возможность выбрать оптимальный набор отображаемой информации для каждого конкретного случая применения системы;
- имеет «Ramp» протокол управления мощностью, который обеспечивает плавное (микроприращениями) изменение нагрузки;
- обеспечивает контроль жизненно важных параметров, таких как ЧСС (абсолютные значения и процент от максимального значения ЧСС), метаболический эквивалент (METS), экстрасистолию, девиацию ST – сегмента по всем 12-ти отведениям;
- включает аудиовизуальные сигналы тревоги по критериям ЧСС, артериального давления, девиации ST-сегмента. Пороги тревожной сигнализации могут быть заданы индивидуально для каждого пациента;
- после завершения пробы, готовит отчет, основанный на детальном анализе архивированной записи с возможностью автоматического измерения всех информативных ЭКГ параметров.

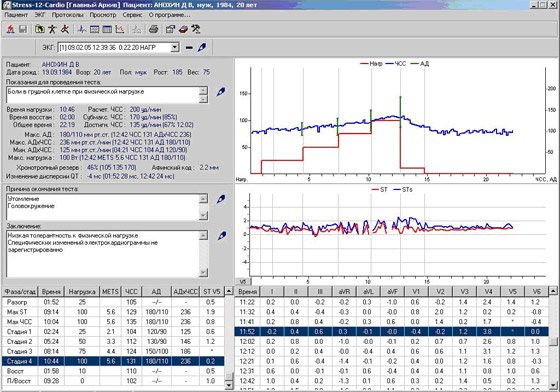

«Stress-12-Cardio» может быть использовано с велоэргометрами и беговыми дорожками различных типов. Система предусматривает возможность автоматического управления велоэргометром или беговой дорожкой в соответствии с заданным протоколом пробы. Поддерживается также ручной режим установки/сброса мощности нагрузки, что дает возможность применения велоэргометров, не имеющих электронного управления. Содержит библиотеку стандартных протоколов тестирования, а также позволяет создавать индивидуальные протоколы нагрузок для конкретных пациентов.
